Lespistolet thermiqueest l'un des outils les plus utilisés dans la réparation de téléphones portables, et les exigences du processus sont également très élevées. Les pistolets thermiques sont utilisés pour tout, du retrait ou de l'installation de petits composants aux grands circuits intégrés. Dans différentes occasions, il existe des exigences particulières pour la température et le volume d'air du pistolet à air chaud. Si la température est trop basse, les composants seront soudés. Si la température est trop élevée, les composants et les circuits imprimés seront les pires. Un volume d'air excessif soufflera sur les petits composants. Dans le même temps, le choix du pistolet thermique est également très important. Ne choisissez pas un pistolet thermique de qualité inférieure à cause du prix.
Instructions d'utilisation du pistolet à air chaud
1. Avant utilisation, assurez-vous qu'il a été mis à la terre de manière fiable pour éviter que l'électricité statique de l'outil n'endommage les composants.
2. Il doit être ajusté à la température et au volume d'air appropriés, et la température et le volume d'air du pistolet à air chaud doivent être ajustés en fonction de la forme des différentes buses et des caractéristiques des exigences de travail. le temps de dessoudage des petits composants tels que les résistances et les condensateurs est d'environ 5 secondes, et le temps de dessoudage général du circuit intégré est de 15 secondes. Quelques secondes, le petit temps de dessoudage BGA est d'environ 30 secondes et le grand temps de dessoudage BGA est d'environ 50 secondes. La température est réglée sur 4 fichiers. Lorsque l'affichage numérique ATTEN850D utilise la buse A1130, le volume d'air est ajusté à 3 fichiers et la température est ajustée à 350 degrés; lorsque la buse n'est pas utilisée, le volume d'air est ajusté à 4,5 fichiers et la température est ajustée à 380 degrés).
3. Lorsque vous allumez l'interrupteur d'alimentation, le pistolet à air chaud doit être préchauffé à une température stable avant le soudage. Lors de l'utilisation, le fer à souder doit chauffer uniformément les composants inaccessibles à 1 ~ 2 cm au-dessus des composants ; pendant le processus de dessoudage, veillez à protéger les composants environnants. Sécurité.
4. Lors de l'installation de la buse, n'utilisez pas trop de force et ne frappez pas l'établi avec le fer à souder pour donner un fort impact afin d'éviter d'endommager le fil chauffant et le verre à haute température.
5. Soyez très prudent en cas de fonctionnement à haute température. N'utilisez pas le pistolet à air chaud à proximité de gaz inflammables et d'objets inflammables. Faites attention à la sécurité personnelle. Lors du remplacement de pièces, coupez l'alimentation et attendez qu'elle refroidisse. Si vous ne l'utilisez pas pendant une longue période, vous devez débrancher la fiche d'alimentation.
6. Une fois le travail terminé, éteignez l'interrupteur d'alimentation. A ce moment, la période de refroidissement automatique commence. Ne débranchez pas la fiche d'alimentation pendant la période de refroidissement.
Comment utiliser le pistolet thermique dans différents scénarios:
1. Processeur séparé
Lors de la séparation du processeur, retirez la buse du pistolet à air, réglez la température du pistolet à air chaud sur 6 et réglez le volume d'air du pistolet à air chaud sur 7-8. Lorsque la température réelle est de 280-290 degrés, la hauteur de la buse du pistolet à air comprimé par rapport au processeur est d'environ 8 cm. Pour maîtriser, par exemple : 3508 CPU, soufflez le pistolet à air en diagonale pour souffler autant que possible sur les quatre côtés du CPU afin de souffler l'air chaud sous le CPU, de sorte qu'il soit facile de souffler le CPU intact.
2. Méthode de traitement de déconnexion de la carte mère
La plupart des déconnexions de la carte mère et des chutes de points sont causées par un fonctionnement incorrect, en particulier le processeur collé est le plus susceptible de provoquer une déconnexion et une chute de points sous la carte mère en raison d'un fonctionnement incorrect. Je vais vous présenter mon expérience de démontage du CPU avec de la colle :
1) La température du pistolet à air chaud est ajustée à 5,5, le volume d'air à l'échelle du pistolet à air chaud est ajusté à 6.5-7, la température réelle est de 270-280 degrés et le processeur est soufflé tout droit de haut en bas. Nous savons tous que le mastic du CPU est généralement mou après avoir été chauffé.
2) Tout d'abord, chauffez et nettoyez la colle autour du CPU, puis déplacez le CPU. Lors du chauffage du processeur, laissez l'étain sous le processeur fondre uniformément lorsque le processeur est soulevé, de sorte qu'il n'y aura pas de déconnexion et de chute de point.
3. Dessouder
Retirer ou souder le siège du câble en plastique ou le siège du clavier revient au même que de retirer certaines cloches et de retirer l'ampli. Maîtrisez principalement la chaleur et le volume d'air du décapeur thermique.

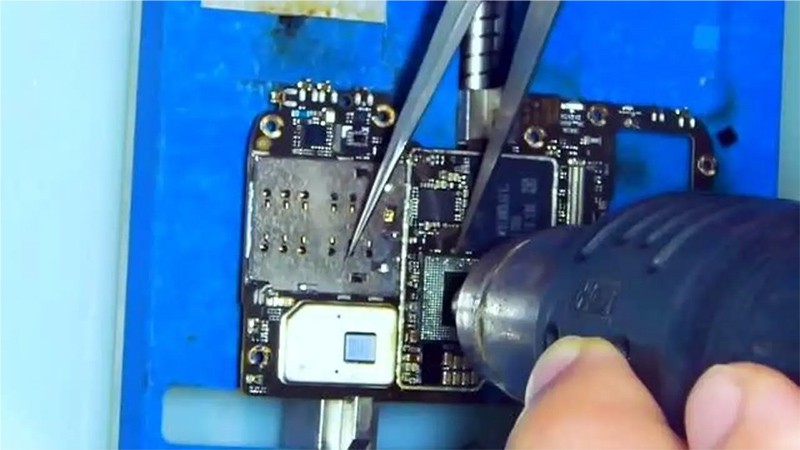

4. Soudage par soufflage
Pourquoi un court-circuit se produit-il parfois lorsqu'un nouveau processeur ou un autre circuit intégré BGA est remplacé ? Ma propre expérience est que lors de la soudure du processeur ou d'autres circuits intégrés BGA, l'essentiel est de nettoyer la position du circuit intégré de la carte mère BGA et d'appliquer le flux. Le circuit intégré doit également être nettoyé. La chose la plus importante est de faire attention à la position correcte du CI sur la carte mère. Lors de la soudure par soufflage du CPU ou d'autres positions du circuit intégré BGA, vous ne pouvez pas souffler l'étain, sinon le circuit intégré sera mal aligné. Le volume d'air du pistolet à air chaud doit être faible et la température doit être comprise entre 270-280 degrés. Lorsque vous soufflez et soudez le circuit intégré, vous devez faire attention à la taille des billes de soudure pour éviter que les billes de soudure ne s'enroulent et ne provoquent un court-circuit.
Questions nécessitant une attention particulière
1. N'utilisez pas le pistolet thermique avec des grattoirs chimiques (plastiques).
2. Veuillez retirer la peinture sèche de la buse ou du grattoir après utilisation pour éviter les incendies.
3. Veuillez l'utiliser dans un endroit bien ventilé, car les résidus retirés de la peinture des produits en plomb sont toxiques.
4. N'utilisez pas le pistolet thermique comme sèche-cheveux.
5. Ne dirigez pas l'air chaud vers des personnes ou des animaux.
6. Lorsque le pistolet à air chaud est en cours d'utilisation ou juste après utilisation, ne touchez pas la poignée de la buse. Le pistolet à air chaud doit être maintenu au sec, propre et à l'écart de l'huile ou du gaz.
7. Le pistolet thermique doit être complètement refroidi avant de pouvoir être stocké.
Réglage de la température
50 degrés —-150 degrés (122—300 OF) Décongeler les tubes cryogéniques
205 degrés —230 degrés (400—450 OF) Plier les tuyaux en plastique ou ramollir la peinture sèche ou la poudre
230 degrés —290 degrés (450--550 OF) pour ramollir l'adhésif
425 degrés —455 degrés (800—850 OF) soudure adoucissante
480 degrés —510 degrés (900 OF—950 OF) Desserrez les boulons rouillés
520 degrés —550 degrés (1000 OF—1100 OF) Peinture amovible
550 degrés --(1 022 OF) commencent à zoomer au charbon de bois
