Le fer à souder électrique est un outil nécessaire pour les ingénieurs en matériel électronique. Il est principalement utilisé pour souder certains composants électroniques à la carte mère PCB pour la maintenance, la vérification, l'analyse, etc.
Examinons d'abord l'apparence de base d'unfer à souder électrique: il chauffe généralement la pointe du fer à souder en convertissant l'énergie électrique en énergie calorifique. Généralement, la température peut atteindre 200 ~ 500 degrés, donc si vous touchez accidentellement le fer à souder, vous devez l'éloigner. De plus, la tête de fer est facile à oxyder et à salir dans l'air après chauffage, et l'étain collera la prochaine fois. Par conséquent, après chaque utilisation du fer électrique, il est nécessaire de tremper un peu d'étain dans la tête de fer pour éviter que la tête de fer ne s'oxyde. Ensuite, il y a le matériel nécessaire pour la soudure, c'est-à-dire la soudure, généralement appelée fil d'étain. Maintenant, le fil d'étain sans plomb est généralement utilisé. Le plomb contenu dans le fil d'étain plomb est toxique et nocif pour les êtres humains (bien que les caractéristiques de soudage soient très bonnes). Cependant, bien que le fil d'étain sans plomb ne contienne pas de substance toxique, la fumée générée lors du processus de soudage est également mauvaise pour la santé humaine. Essayez de ne pas l'inhaler. Assurez-vous que vous êtes dans un environnement ventilé lors de son utilisation. Dans le processus de soudage, vous devez également utiliser un flux - colophane, qui peut éliminer le fil d'étain oxydé à la surface ou la couche d'oxyde à la surface du circuit imprimé, augmenter la fluidité de la soudure et rendre le soudage plus fluide.Après tout le les outils sont préparés, le soudage peut commencer.
Soudage de type trou (les broches sont connectées aux cartes PCB à travers des trous)
L'étape consiste à passer d'abord les broches correspondantes des composants à travers le PCB, puis à utiliser la tête du fil d'étain pour tremper de la colophane, puis à placer la partie du fer à souder électrique à proximité des broches à souder sur le PCB (généralement pendant 1 seconde), puis contactez le fer à souder avec le fil d'étain trempé dans de la colophane (placez-le sous ou parallèlement à la tête du fer à souder, et non sur la tête du fer à souder). Le fil d'étain fondra sous la haute température de la tête du fer à souder, enveloppera automatiquement la broche et la zone PCB sous forme de gouttes d'eau. Après la fusion, retirez rapidement le fil d'étain, mais pour le moment, ne retirez pas la tête du fer à souder, maintenez la tête du fer à souder dans sa position d'origine pendant environ 1 seconde et laissez la soudure fondre complètement et circuler autour du tampon et du fil, afin de compléter parfaitement l'ensemble du processus de soudage. Bien sûr, après le soudage, si les broches des composants de soudage sont trop longues, les broches redondantes doivent être coupées. Pour le soudage au fer à souder électrique de type patch, il est généralement plus difficile que le type de perçage linéaire, car parfois sa taille est très petite, de sorte que l'opération doit également être plus précise. Par exemple, une résistance 0603 nécessite une tête de soudure plus précise, qui est plus coupante.
Lors du soudage sur le circuit imprimé, il est nécessaire de désoxyder d'abord les joints de soudure sur le circuit imprimé, puis de tremper une petite quantité d'étain sur la surface du circuit imprimé à l'aide d'un fer à souder électrique, puis de placer la résistance de 0603 sur les joints de soudure du circuit imprimé. PCB à travers des pincettes, et chauffez les joints de soudure qui contiennent déjà de l'étain à travers le fer à souder électrique pour terminer la soudure d'un point. Un joint de soudure doit être fixé et les composants ne peuvent pas être déplacés temporairement. Par conséquent, l'autre extrémité peut être soudée par points avec du fil d'étain pour terminer le soudage de toute la résistance 0603.
Côté technique, utilisez généralement la main droite pour tenir le fer à souder électrique, et la main gauche pour tenir le fil d'étain (ou inversement, selon votre humeur).
Une fois le travail de soudage terminé, vous pouvez voir vos propres résultats de soudage. Un bon métal d'apport de soudage recouvre complètement la pastille et contient le fil, ce qui nécessite une pratique à long terme.
Que faire si la soudure est mauvaise ou défaillante ? À ce stade, les composants peuvent être retirés de la carte PCB avec un fer à souder électrique ou un pistolet à air chaud pour le re-soudage. L'étain laissé en mauvais état sur le plot de connexion peut être traité avec un ruban absorbant l'étain. Il peut absorber l'étain à l'état liquide en chauffant le fer à souder électrique, de manière à éliminer l'excès d'étain sur le PCB.

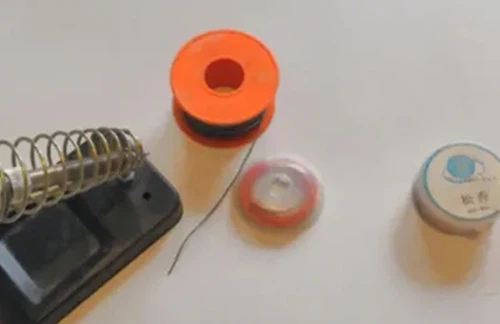

Accessoires de fer à souder électrique

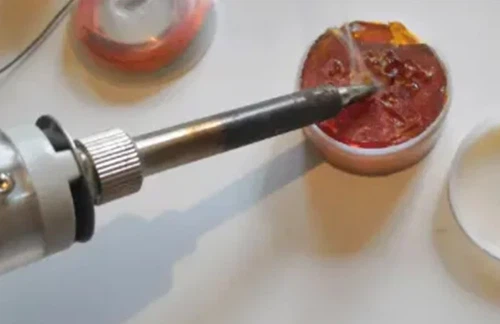

Poudre de détartrage
